CS530H
IP65/68

仕様
スペック パラメータ
積載量 30kg
半径 1522mm↪Cf_200D
繰り返し精度 ±0.1mm
アクシス 5
IP等級 IP65(オプションでIP68)
温度範囲 -10~50℃
Relative humidity <90% (non-condensing)
標準的な電力使用量 600w

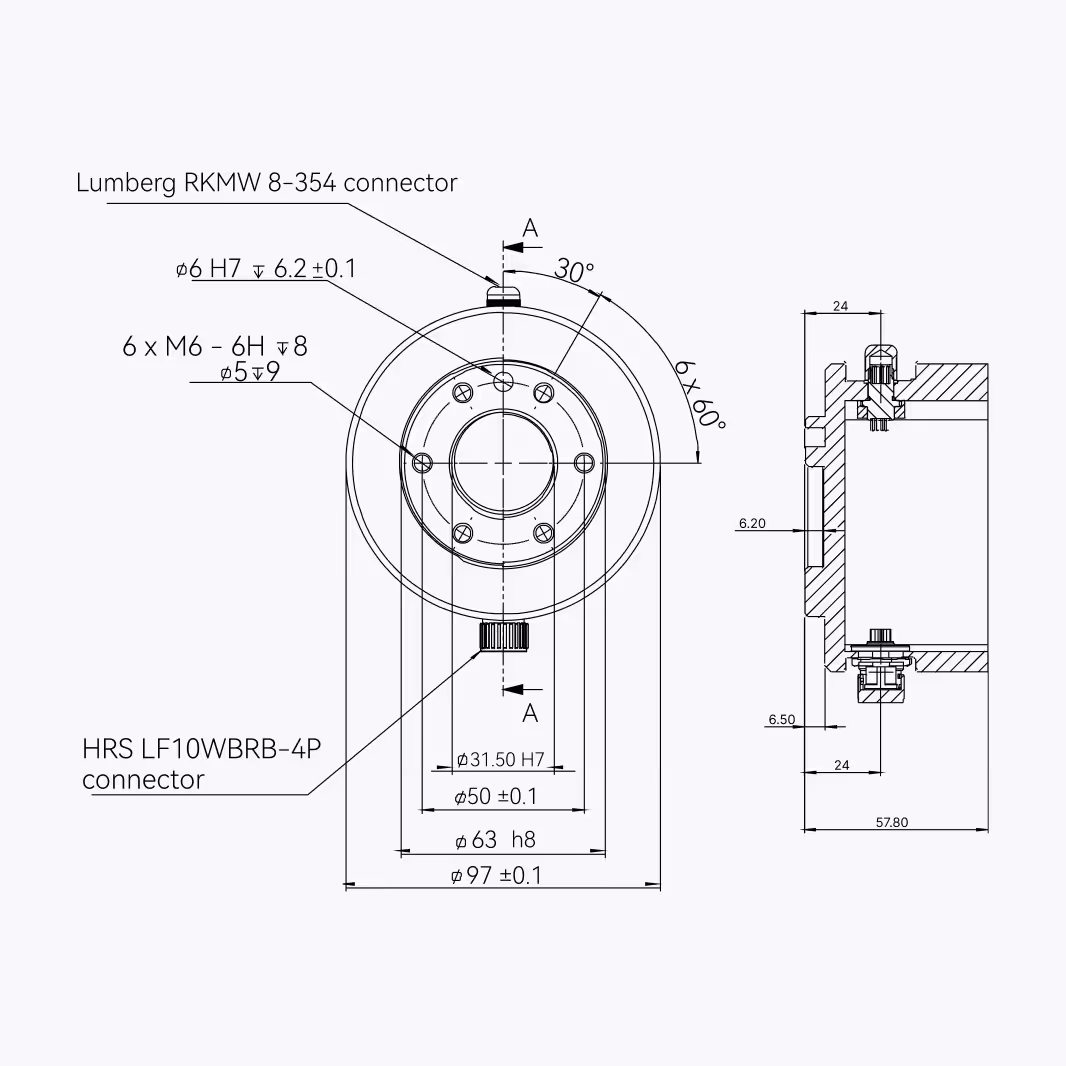

ツールI/Oコネクタ T1:M8、8ピン、T2:Ø12.8mm、4ピン
ツールI/Oポート 4コンフィグDI、4コンフィグ。AI×1、AO×1
ツールI/O電源 12V/24V、3A(3ピンモード)、2A(2ピンモード)、1A(シングルピンモード)
ツールI/O通信 RS485、Modbus RTU

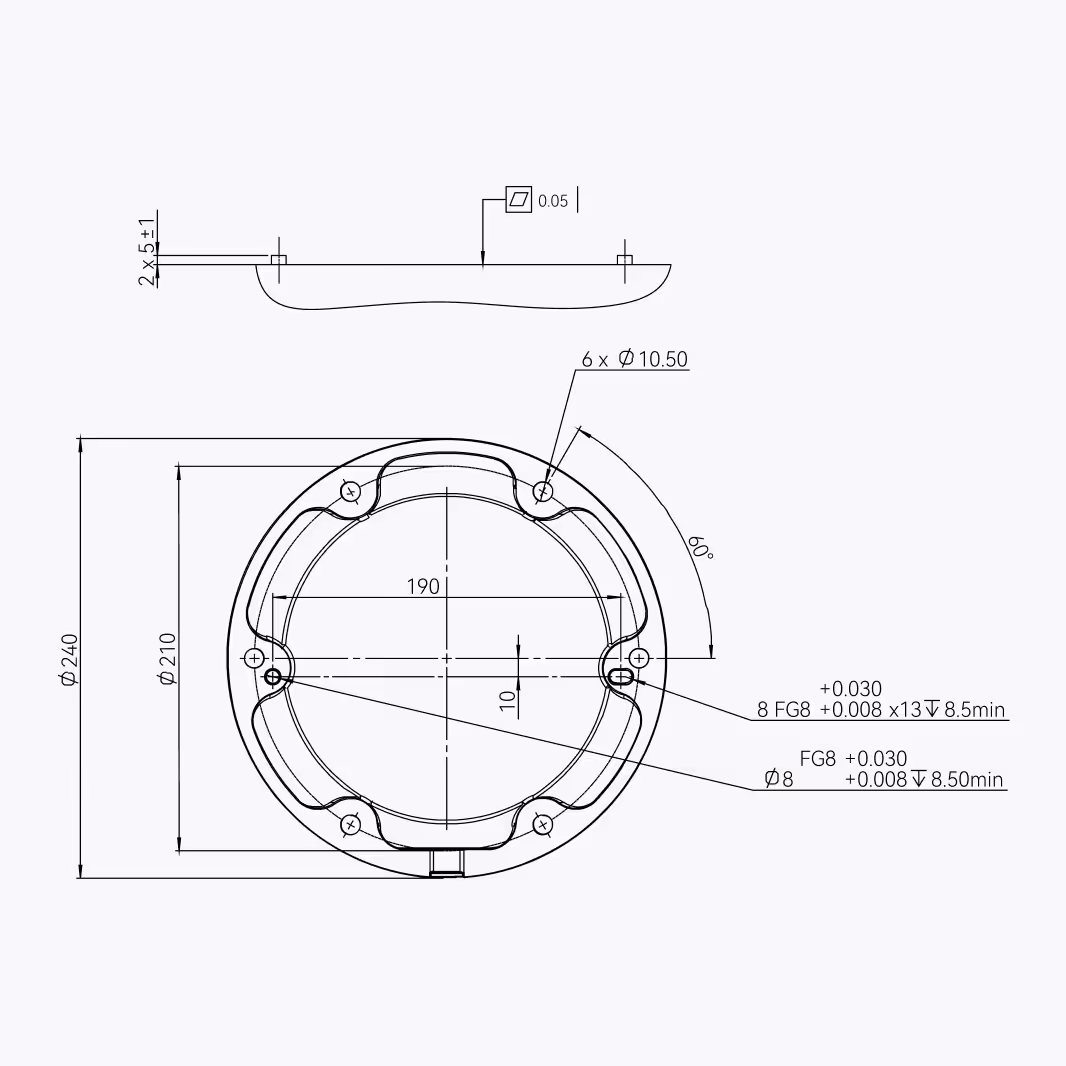

フットプリント Ø 240 mm
重量 58 kg
関節 範囲 スピード
ジョイント1 ±360° 150°/s
ジョイント2 ±360° 150°/s
ジョイント ±360° 180°/s
ジョイント4- -
ジョイント5 - 230°/s
ジョイント6 ±360° 230°/s
典型的なTCPスピード 1.5 m/s

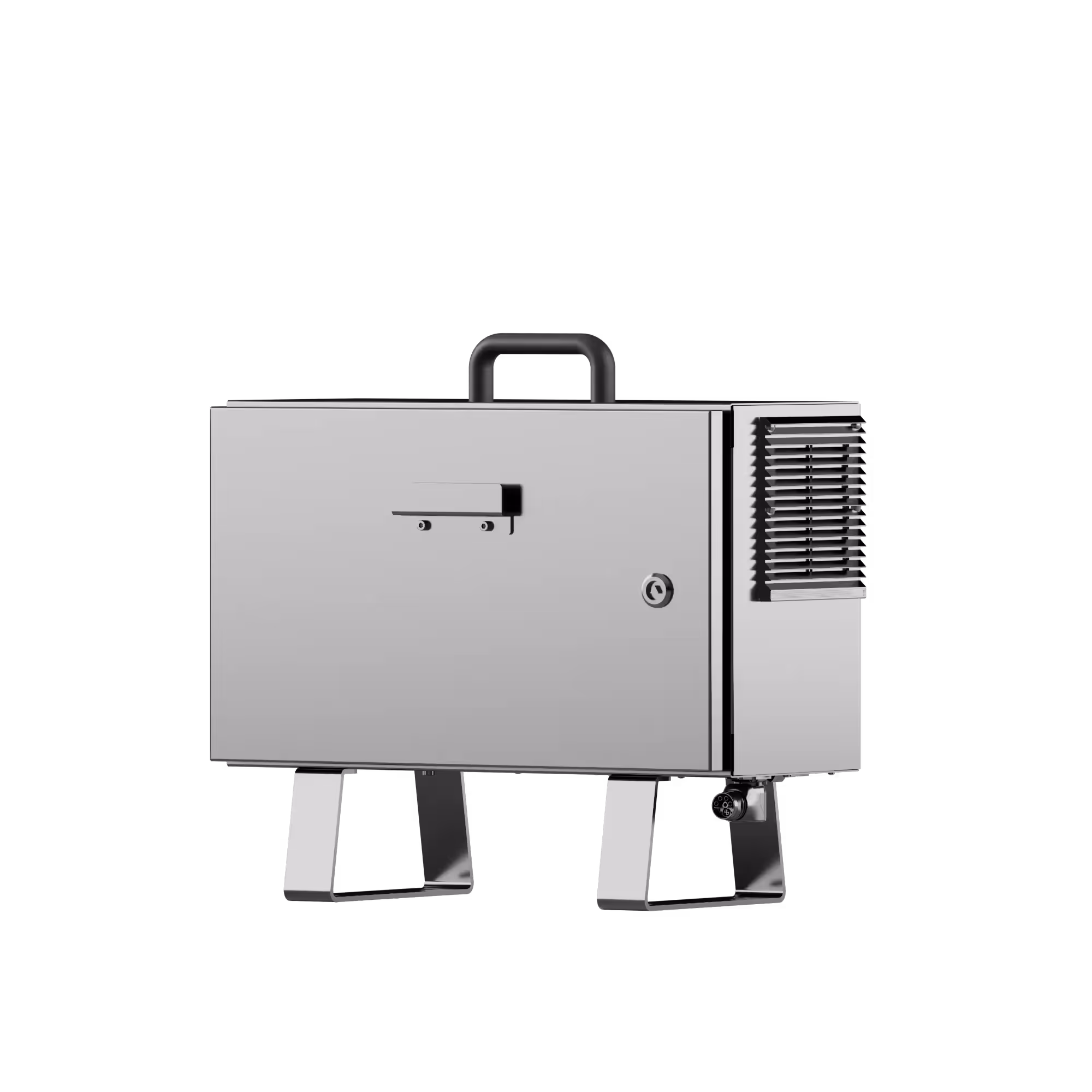

スペック パラメータ
タイプ 交流
I/Oポート DI×24、DO×24(安全設定DI/DO×8)、AI×2、AO×2、高速DI×4
I/O電源 24V/3A(内部)、6A(外部)
通信機能 RS485、Ethernet TCP/IP、Modbus TCP/RTU、Ethernet/IPスレーブ、Profinetスレーブ
サイズ 505mm x 257mm x 462mm
IP等級 IP44
重量 16 kg
電源 100-240 VAC、50-60 Hz
温度範囲 0~50℃
相対湿度 5%~95%(結露しないこと)
材質 アルミニウム、スチール

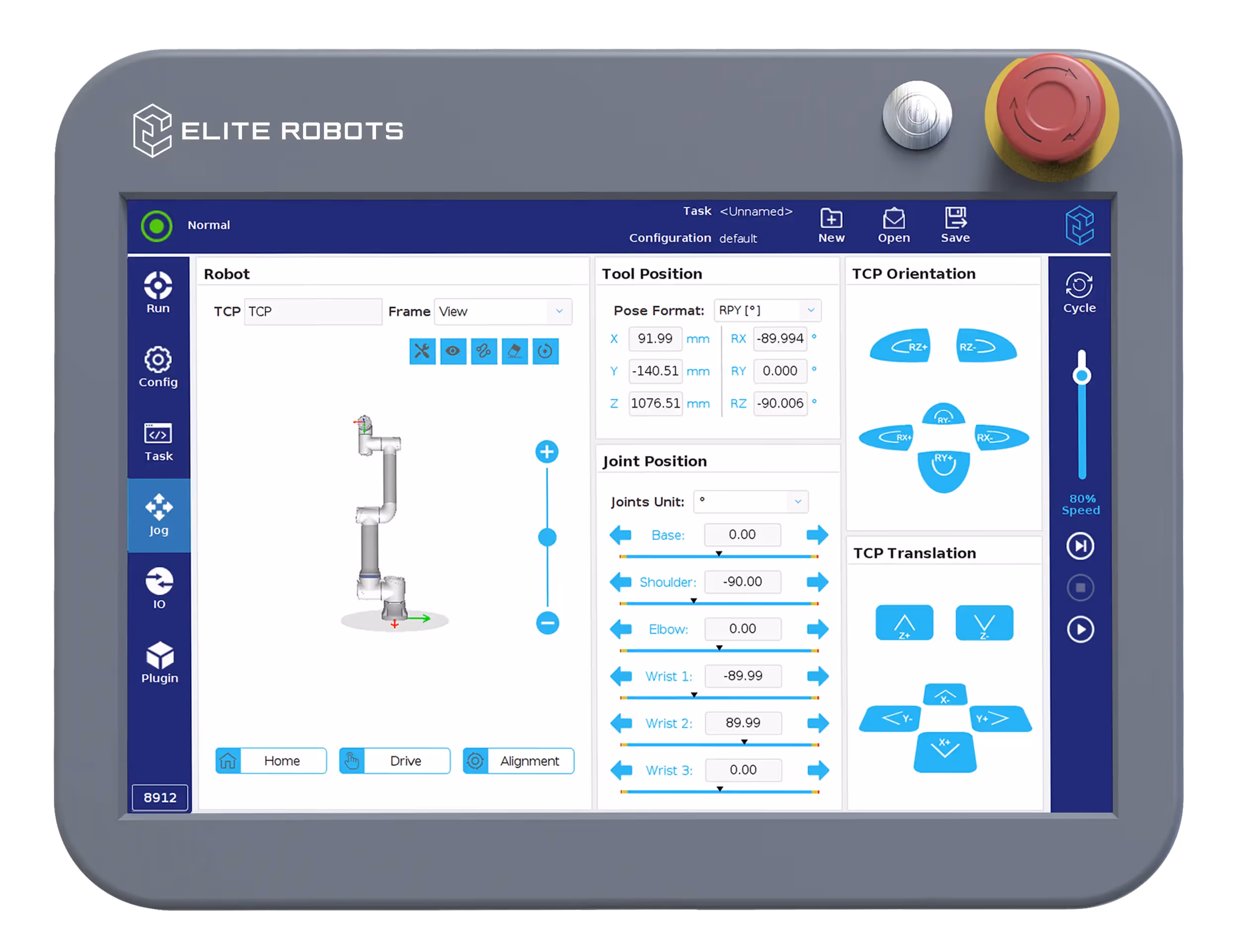

スペック パラメータ
サイズ 301mm x 232mm x 54mm
画面サイズ 12.1"
解像度 1280×800ピクセル
IP等級 IP54
重量 1.7 kg
ケーブル長 5.5 m
温度範囲 0~50℃
相対湿度 5%~95%(結露しないこと)
材質 アルミニウム、プラスチック
入力方式 静電容量式フルタッチスクリーン
スペック パラメータ
サイズ 301mm x 232mm x 105mm
画面サイズ 12.1"
解像度 1280×800ピクセル
IP等級 IP54
重量 1.8 kg
ケーブル長 5.5 m
温度範囲 0~50℃
相対湿度 5%~95%(結露しないこと)
材質 アルミニウム、プラスチック
入力方式 静電容量式フルタッチスクリーン、3モードイネーブルキー、ジョグキー、ファンクションキー

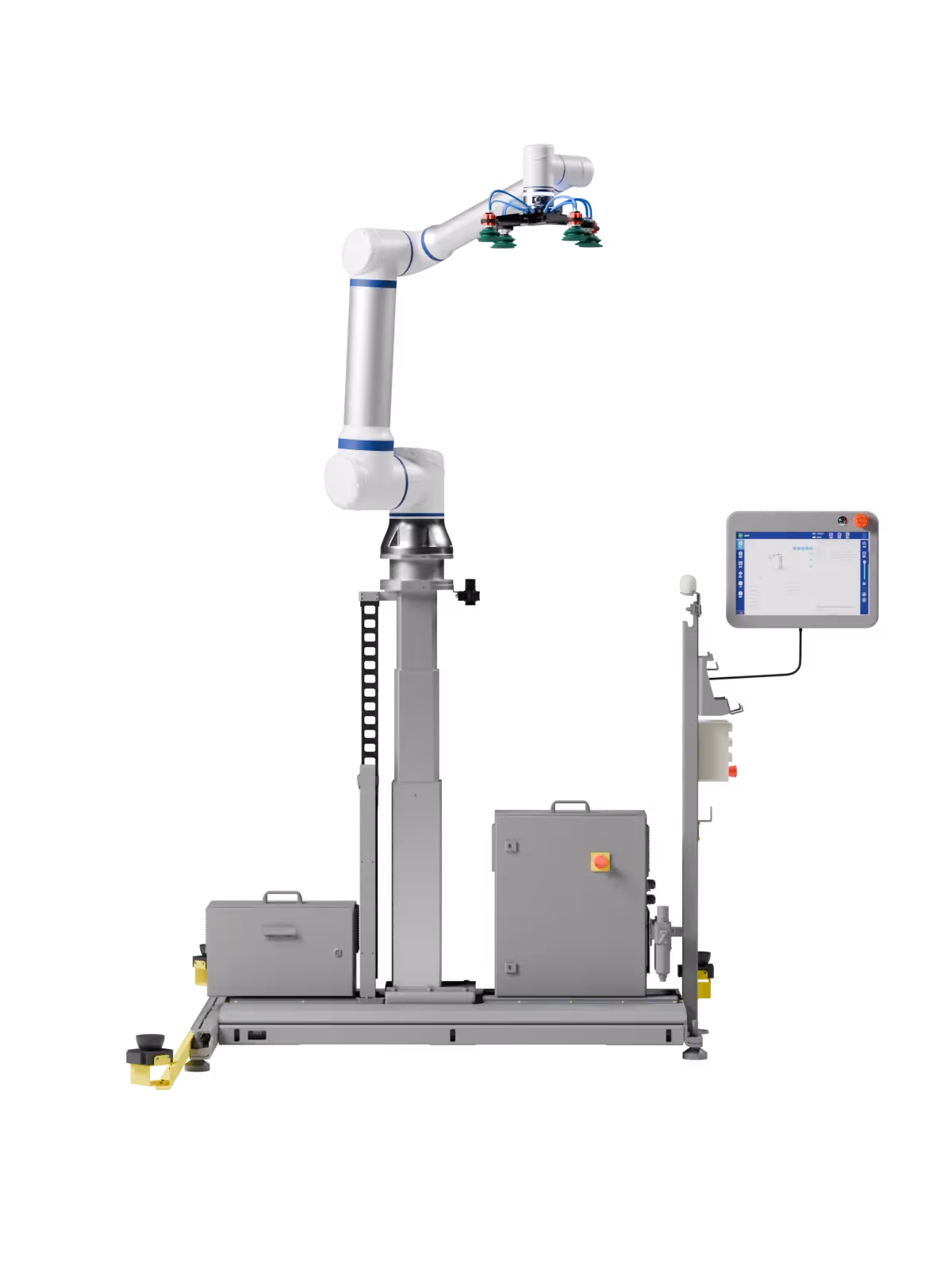

スペック パラメータ
タイプ 伸縮式コラム
フットプリント 1400mm x 1700mm
最大スタッキング高さ 2300 mm
最大パレットサイズ 1200 mm x 1000 mm
最高速度7箱/分(シングル真空カップ)/ 14箱/分(デュアル真空カップ)
温度範囲0~50℃
ピーク消費電力2~3.5kW
電源単相220VAC/110VAC 50~60Hz

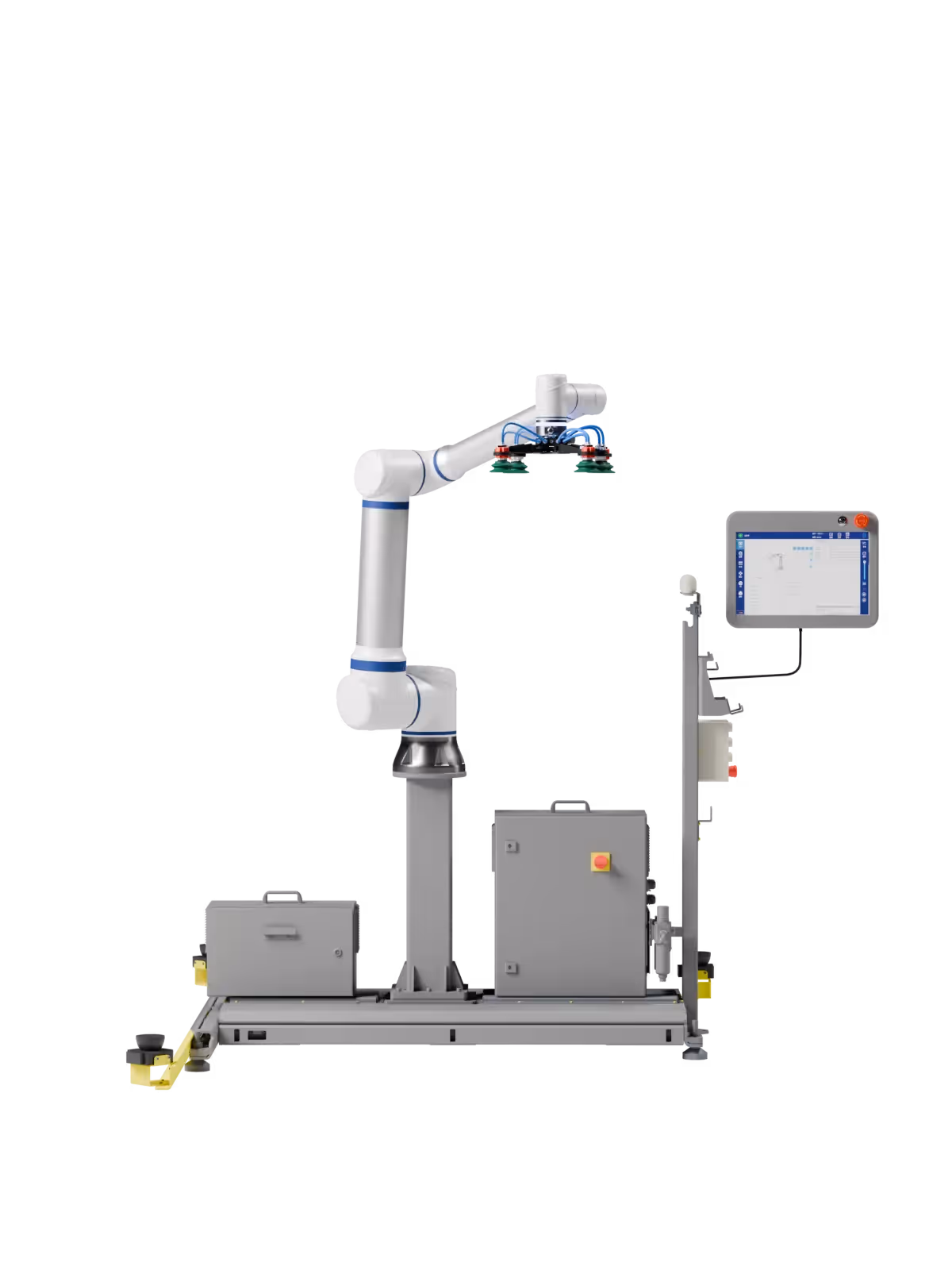

スペック パラメータ
タイプ 固定カラム
フットプリント 1400mm x 1700mm
最大スタッキング高さ 1600 mm
最大パレットサイズ 1200 mm x 1000 mm
最高速度7箱/分(シングルカップ)/ 14箱/分(デュアルカップ)
温度範囲0~50℃
ピーク消費電力2~3.5kW
電源単相220VAC/110VAC 50~60Hz
開梱
CS530H

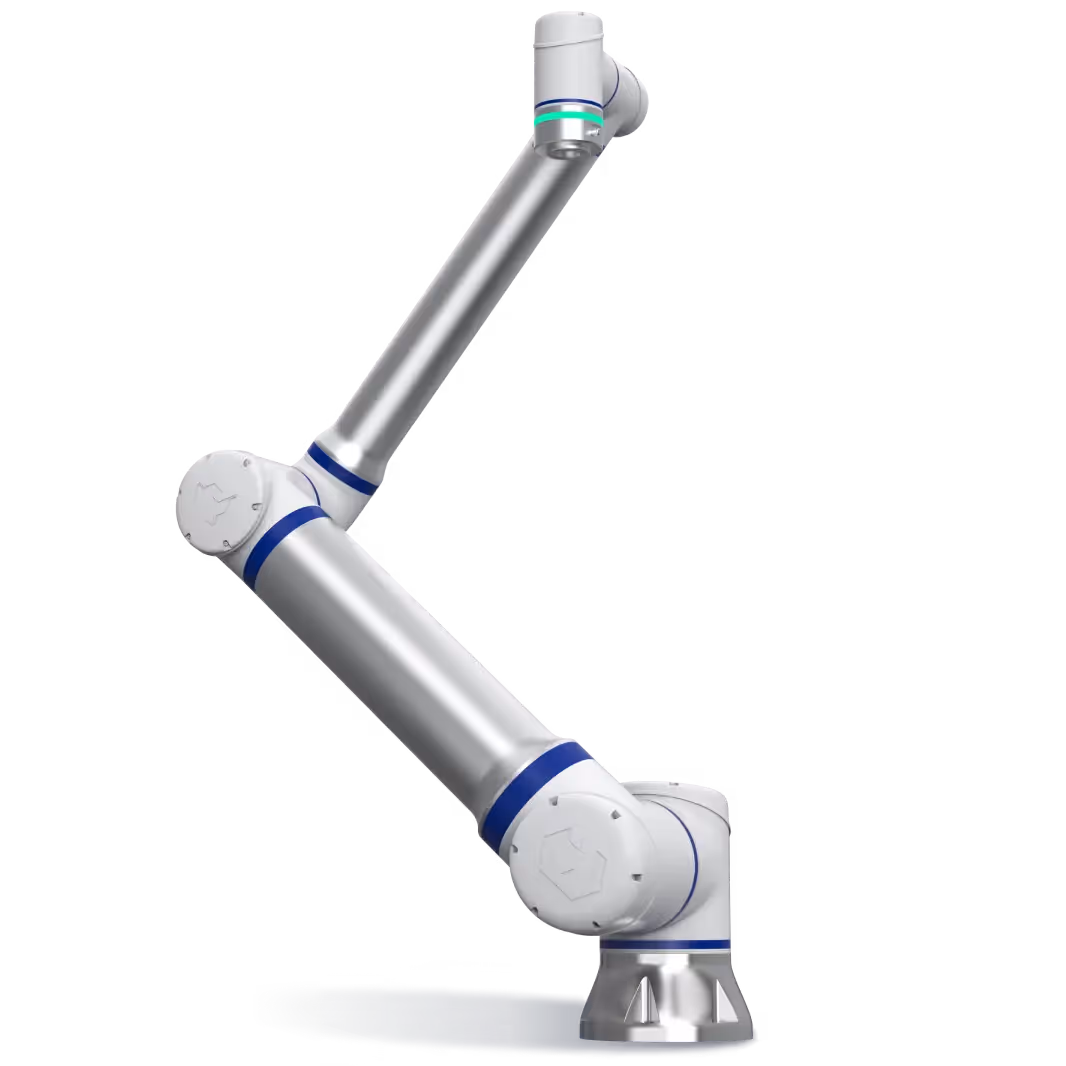

エリートロボットCS530Hロボットアーム(重量58kg、コボット全長1882mm、フットプリントØ240mm)。標準IP65、IP68にアップグレード可能。



ベースとコントローラー
モジュラーコンセプトに基づくこのロボットは、伸縮式または固定式のコラムを備えた2種類のベースと、アームとシステムのための独立したメンテナンスが容易な制御ユニットを統合しています。





オペレーティング・ステーション

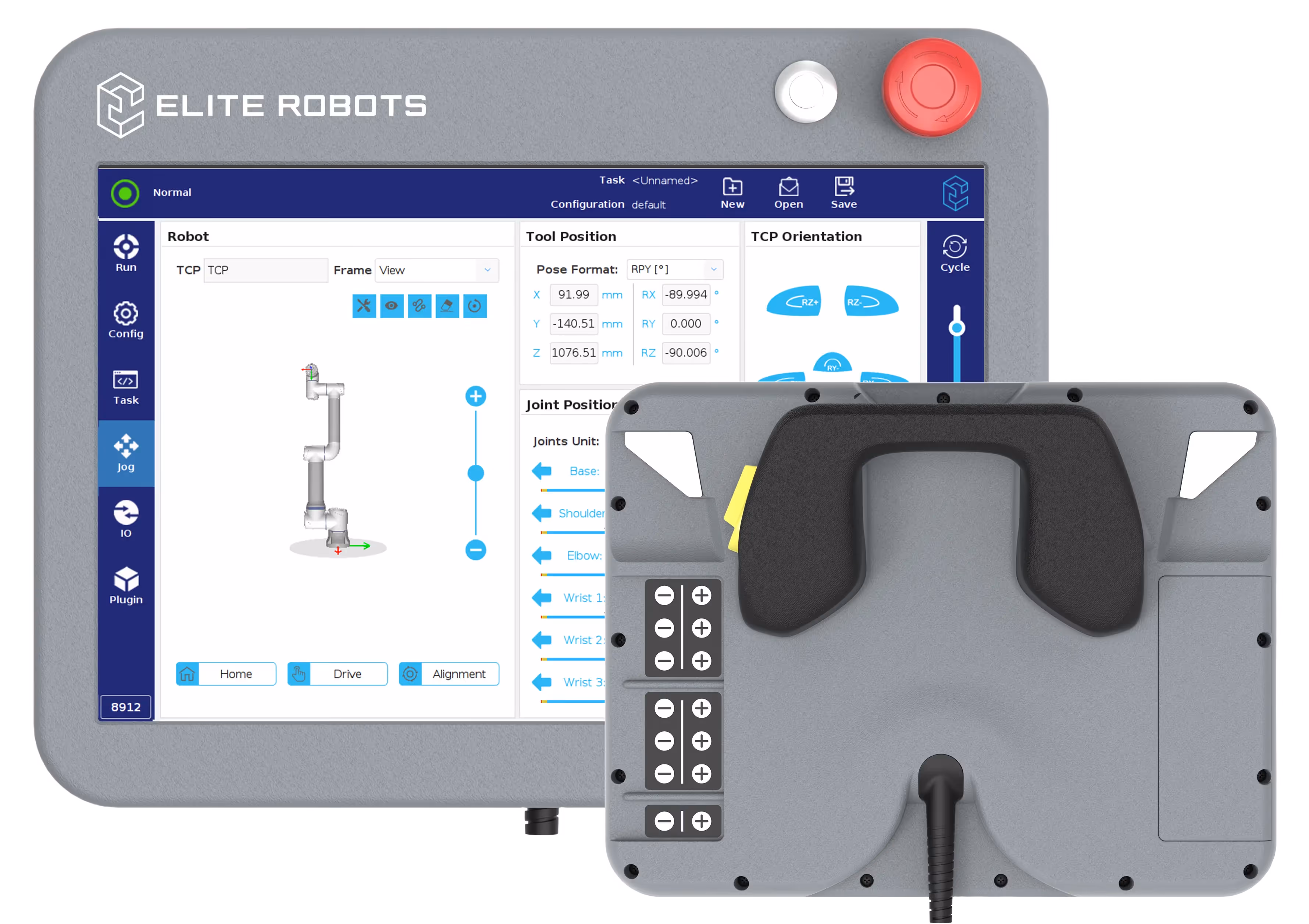

IP54 準拠のERP400ティーチペンダント(12.1" フルタッチスクリーン、5.5m ケーブル)付き調節可能スタンド。安全性を高める3モードイネーブルキー付きERP400S ティーチペンダントもオプションでご用意しています。




導入ソリューション
CP530H + CPL07(伸縮式1700mm支柱)またはCPF10(固定式1000mm支柱)
.webp)
.webp)

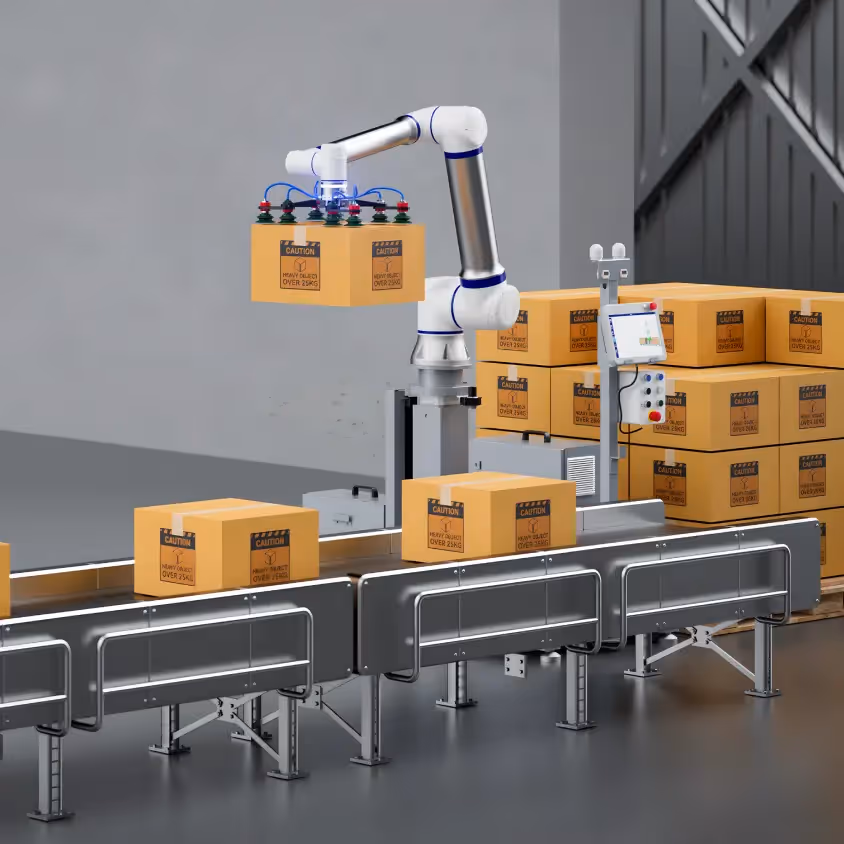

パワーアップしたパレタイジング

パワフルなパレタイジングコボット
エリートロボットの最強のコボットは、パレタイジング作業を次のレベルに押し上げる準備ができています。CPシリーズのパレタイジングソリューションに完璧にマッチする特別なアーキテクチャーが特徴です。 パレタイジングソリューションCS530Hは、 最大30kgの荷物を持ち上げ、 最大2300mmの高さまで積み重ねることができます。

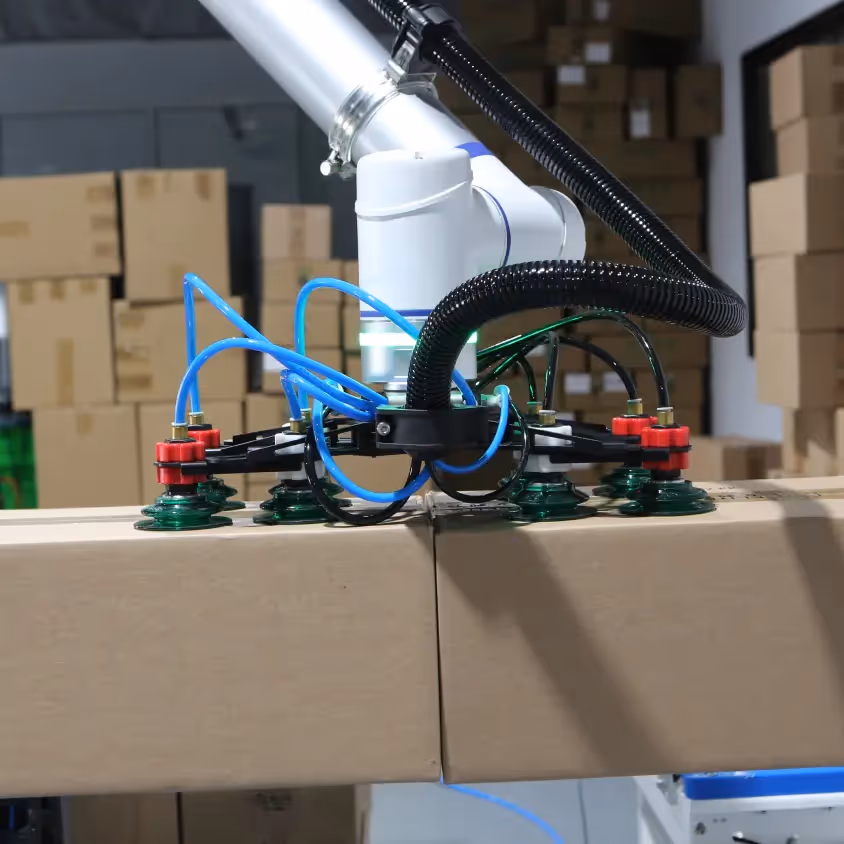

シングルおよびデュアルボックスハンドリング
CS530Hコボットアームに市場で最高のサクショングリッパーを装備して、パレタイジングとデパレタイジングの作業を開始しましょう。シングルとデュアル両方のバキュームカップをサポートし、 最大で毎分7箱(シングルモード)、毎分14箱(デュアルモード)を処理できます。

技術資料



早見表
コラボレーションロボットの主な特徴を比較し、あなたにぴったりのコボットをお選びください。
